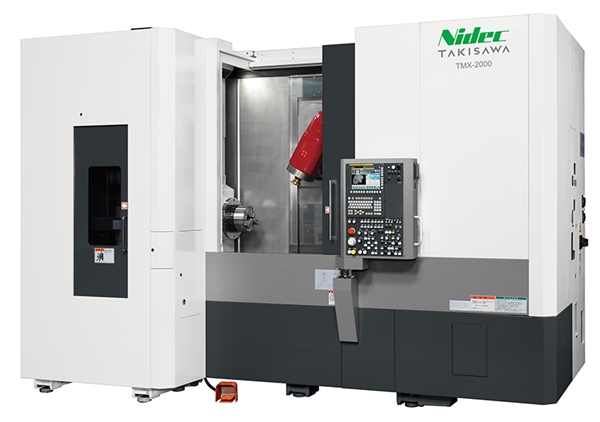

TMX-2000
一、 TMX系列 (型號： TMX-2000 TMX-4000) 復合加工車床（刀具主軸型：B軸ATC) 總體描述
TMX系列復合加工車床 (刀具主軸型：B軸&ATC)
低價格、高附加值、高產量
高性能復合加工機
是既能實現工藝整合又具有高性價比的新一代多任務加工設備
用一臺進行各工序集約化加工
通過強大的復合加工機床， 能夠加工涵蓋所有工件的加工領域
二、TMX-2000 詳細說明如下：
確保了大的軸向行程的可操作性和安全性
擴展目標工件的范圍！
可實現較大的軸向行程，X軸為640 mm，Y軸為230 mm，Z軸為690 mm。由于具有大行程，通過C軸（主軸）固定，一次夾緊就可以完成高 度精確的機械加工如銑削加工和端面鉆孔。
通過整合加工范圍和減少加工刀具，使效率更高。
刀具主軸分度功能（B軸）擴大了加工范圍并可以輕松地應對各種工件。刀具主軸可以進行高精度分度每1°的±130°，允許一個刀具整合不同的工藝流程。
高品質的車削加工
車刀通過刀具主軸銑削主軸的高度精確的分度耦合定位并固定到刀具主軸上，而且外徑車削可以使用多功能刀具。
主要機床規格
| TMX-2000 | TMX-2000S | ||
|---|---|---|---|
| 右主軸箱 | - | ● | |
| 尾座（NC伺服型） | ● | - | |
| 卡盤尺寸 | inch | 8 | 8+8 |
| 刀架形式 | ATC | ATC | |
| 最大加工直徑 | mm | φ500 | |
| 最大加工長度 *1 | mm | 610 | |
| 棒料加工直徑（左主軸） *2 | mm | φ65 | |
| 棒料加工直徑（右主軸） *2 | mm | - | φ51 |
| B軸旋轉范圍 | deg | 230 （±115） | |
| 左主軸轉速 | min-1 | 5000 | 5000 |
| 右主軸轉速 | min-1 | - | 5000 |
| 刀具主軸轉速 | min-1 | 12000 | |
| ATC刀具收存數量 | 40 [OP. 80] | ||
| 快速進給速度 | m/min | X : 40 / Z : 40 / Y : 40 / A : 20 | |
| 左主軸電機（30分鐘/連續） | kW | 15/11 | |
| 右主軸電機（30分鐘/連續） | kW | - | 11/7.5 |
| 刀具主軸電機（S3 25%/連續） | kW | 11/7.5 | |
| 機床高度 | mm | 2783 | |
| 占地面積 | mm | 4150×2923 | |
| 機床重量 | kg | 13700 | 14000 |
●：標準 - ：無
*1) 最大加工長度根據卡盤種類而不同。加工長度在435mm以上時，端面加工范圍受限。
*2) 如果安裝不同的卡盤和氣缸，則可加工的棒料外徑會不同。
瀧澤獨創的對話軟件 針對Tiwap-1
“TiwaP-1”是一個互動的編程系統，完全支持創建、模擬和加工程序的執行，以減少操作人員的勞動。
通過交互系統“輸入”便于操作者使用，無需具備G代碼知識就可創建程序?？梢酝ㄟ^使用3D動畫和刀具路徑圖，模擬切削效果來完成程序的“檢查”。在“操作”中，加工主軸和工藝類型的順序被自動識別，以便使主軸控制和C軸回零達到最佳程度。
