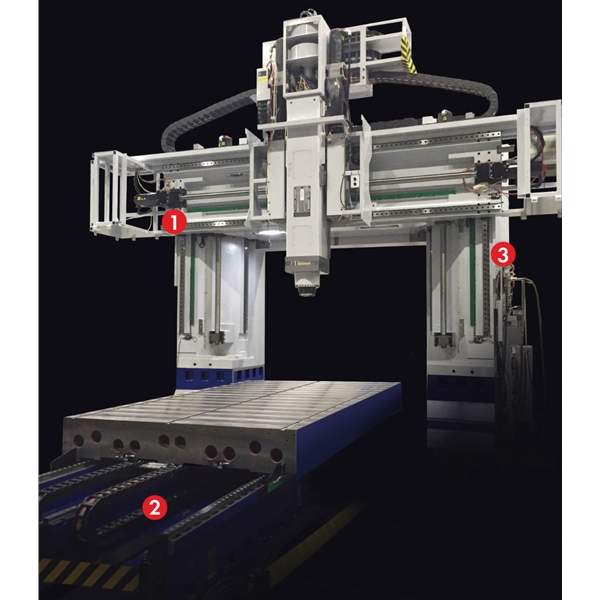

大型高精度加工機 MVR-Fx系列
以模具的零臺階、零形狀誤差、零手工打磨拋光為目標
為提高客戶生產效率的MVR-Fx系列
| MVR30Fx | MVR35Fx | |||||
| 立柱門內寬的距離 | 2550 | 立柱門內寬的距離 | 3050 | |||
| 工件安裝面至主軸端面的距離 | std. 1,650 | opt. 2,000 | 工件安裝面至主軸端面的距離 | std. 1,650 | opt. 2,000 | |
特點
| 一、 | 消除熱量、振動、偏移的機床構造 | ||||||
| (1)高剛性大型橫梁 | |||||||
| 為了消除由滑鞍移動造成的變形，增大橫梁的截面面積，提高剛性。 | |||||||
| (1)去掉懸垂物探頭的高剛性龍門結構 | |||||||
| 去掉懸垂物探頭，不會放大加工時的輕微振動。 | |||||||
| (2)3排導軌結構 | |||||||
| 在設置工件時，還在中央配置導軌以便不產生工作臺塌腰。 | |||||||
| (3)X軸雙滾珠絲杠 | |||||||
| 通過兩根滾珠絲杠使移動重量工件的X軸具有剛性，并且還可抑制工作臺寬度方向的搖擺。 | |||||||
| 二、 | 構造 | ||||||
| (1)高剛性對稱構造 | |||||||
| 采用左右對稱構造，防止機床本體熱變形。 | |||||||
| (2)熱穩定器柱 | |||||||
| 采用不易受氣溫變化影響的熱穩定器柱。 | |||||||
| (3)寬幅立柱 | |||||||
| 加減速時產生的力及切削反作用力也可通過寬幅支柱和4列導軌 | |||||||
| （配置在雙立柱的正面、內側面）堅固支撐。 | |||||||
| 三、 | 滾珠絲杠冷卻 | ||||||
| 將發熱源電機、支撐軸承、滾珠絲杠螺母冷卻抑制熱變形。 | |||||||
零間隙驅動系統
-
將伺服電機直接連結到滾珠絲杠的兩端。防止因反沖 、滾珠絲杠扭轉造成的運動精度變差，抑制加工路徑搖晃。
零間隙驅動系統
-
將伺服電機直接連結到滾珠絲杠的兩端。防止因反沖 、滾珠絲杠扭轉造成的運動精度變差，抑制加工路徑搖晃。
零間隙驅動系統
-
將伺服電機直接連結到滾珠絲杠的兩端。防止因反沖 、滾珠絲杠扭轉造成的運動精度變差，抑制加工路徑搖晃。
使用多根刀具的平面加工實例
相對于基準面的最大誤差
5μm
利用精密主軸與支撐精密主軸的穩定的機械結構，可以消除刀具刀刃
位置的偏移，并進一步減小形狀誤差。
規格 項目 / 型號 MVR30Fx MVR35Fx 工作臺 作業面積 寬度 2000 2500 長度 3000 4000 （opt. 4,000、5,000） （opt. 5,000） 立柱門寬 20 25（opt. 30） 立柱門寬 2550 3050 主軸端面到工件安裝面的距離） 1,650（opt. 2,000） 主軸頭 滑枕尺寸 φ420 主軸轉速（min-1） 20000 主軸電機輸出功率（連續/30分鐘）（kW） 18.5/22 ATC刀具數量（把） 40（opt. 60、80、100） 機床重量（kg/作業面長度 mm） 55,400/3,000 64,300/4,000
