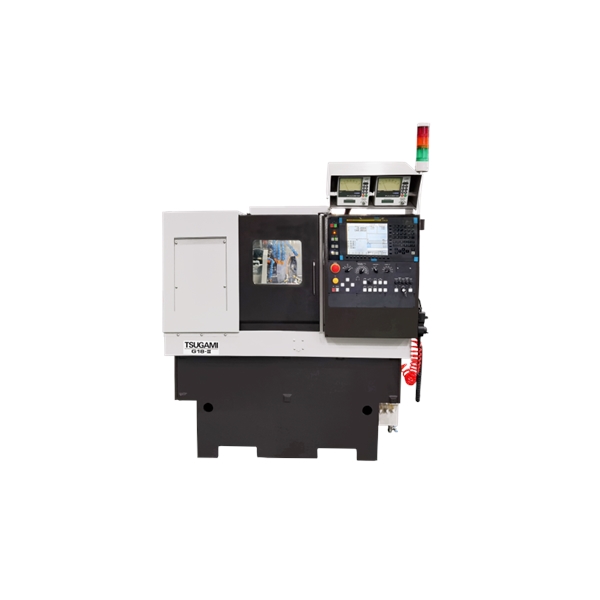

精密磨床G18-IISB內圓磨(品牌：日本津上）
精密磨床G18-IISB內圓磨(品牌：日本津上）
精密磨床 G18-II （品牌：日本津上）

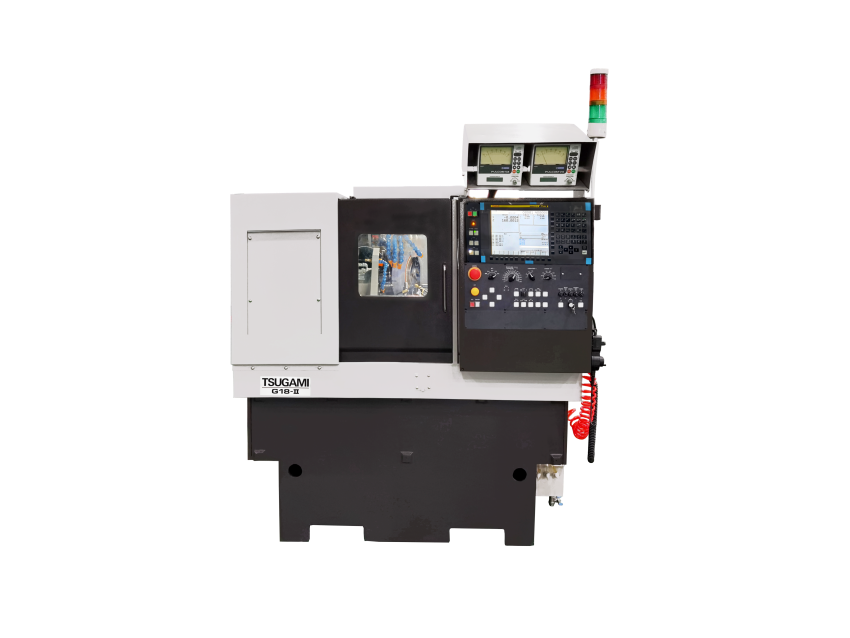

一、 精密磨床 G18-II （品牌：日本津上）機床結構主圖與結構圖
二、精密磨床 G18-IISB內圓磨（品牌：日本津上）特征
特征
? 可滿足軸類、盤類內孔及端面研磨的多品種高精密加工
三、 精密磨床 G18-IISB內圓磨 （品牌：日本津上） 參數表
Feature
|
機床參數 |
G18-IISB(內圓磨) |
|
|
機器能力 |
回轉直徑 |
180mm |
|
加工孔徑 |
Φ8~Φ150 |
|
|
最大加工深度 |
100mm |
|
|
砂輪軸回轉數 |
砂輪軸（變頻器變速） |
MAX.40,000min-1 |
|
砂輪臺 |
全移動量 |
170mm |
|
快速移動速度 |
8m/min |
|
|
主軸臺（回轉專用） |
回轉速度（S編碼指令） |
15~1400min-1 |
|
回轉角度 |
0°~90° |
|
|
工作臺 |
全移動量 |
370mm |
|
快速移動速度 |
16m/min |
|
|
回轉角度（錐度調整量） |
±1° |
|
|
機器重量 |
2,200kg |
|
對技術規格的特殊需求，請向各營業所或正規經銷商咨詢。
